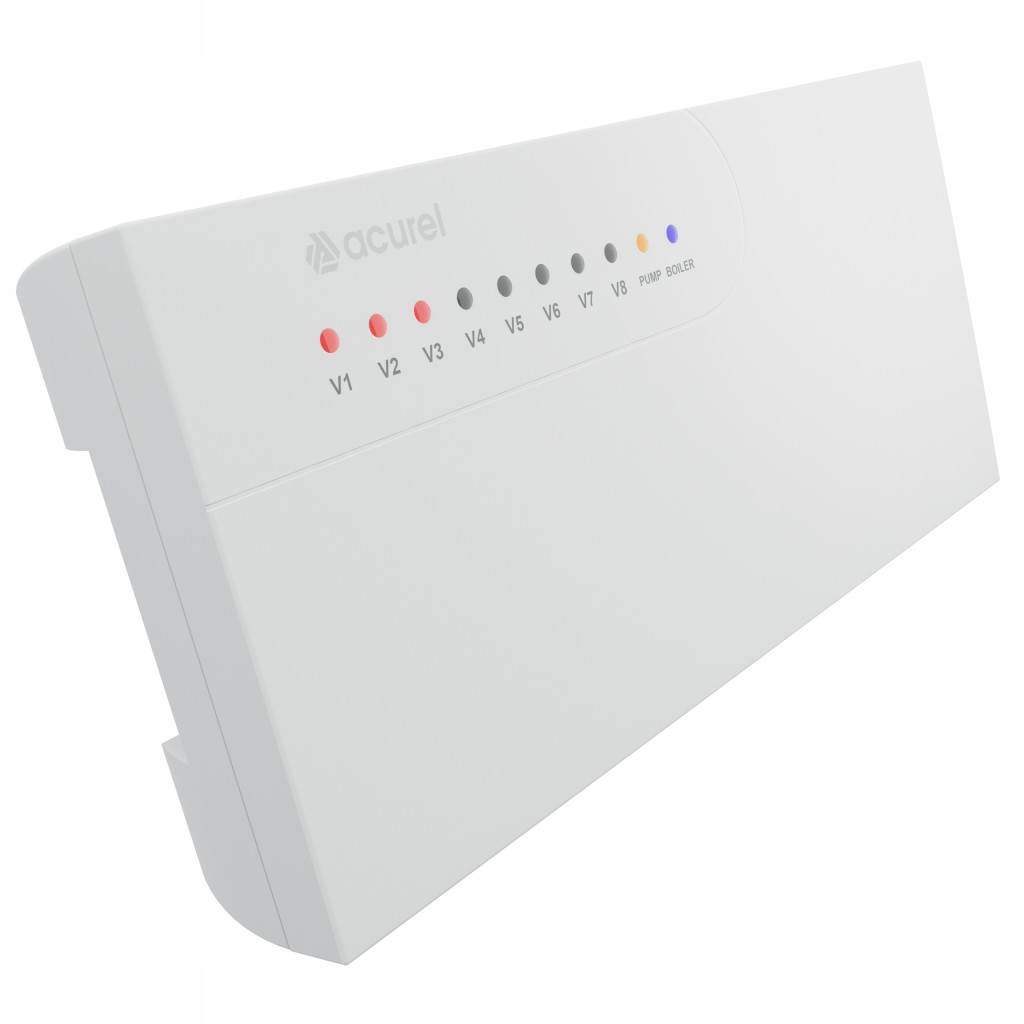

Listwa sterująca Acurel AD117 pełni rolę sterownika do regulacji siłowników termostatycznych znajdujących się na rozdzielaczu oraz sterowania urządzeniem grzewczym i pompą obiegową.
Centrala może działać z większością sterowników pieców: gazowych, olejowych, ekogroszek, pellet itp. Warunkiem jest współpraca sterownika pieca ze stykiem zwierno-rozwiernym (beznapięciowym). Listwa montażowa AD117 to wszechstronny i zaawansowany system sterowania ogrzewaniem wodnym, który zapewnia łatwą instalację, elastyczność i precyzyjną kontrolę temperatury. Dzięki niemu można cieszyć się optymalnym komfortem cieplnym w każdym pomieszczeniu.
Obsługa 8 stref grzewczych
Centrala Acurel AD117 obsługuje aż 8 stref grzewczych, co daje Ci większą kontrolę nad temperaturą w różnych pomieszczeniach. Możesz dostosować indywidualne ustawienia dla każdej strefy, aby zapewnić optymalne warunki cieplne w każdym miejscu.
Jeden termostat może regulować tylko jeden siłownik podłączony do rozdzielacza. Bez względu na ilość podłączonych termostatów do centrali sterującej, każdy z nich uruchamia pracę pieca.
Kompatybilność z dedykowanym termostatem
Aby zapewnić pełną funkcjonalność centrali, zalecamy zakup dedykowanego termostatu model AD118 WiFi, który jest dostępny na oddzielnej ofercie oraz w zestawach. Ten dedykowany termostat idealnie współpracuje z listwą sterującą AD117, zapewniając precyzyjną kontrolę temperatury.
Bezprzewodowe połączenie
Listwa sterująca Acurel AD117 umożliwia bezprzewodowe połączenie z termostatami pokojowymi, eliminując konieczność łączenia ich kablem. To znacząco ułatwia instalację i zapewnia większą elastyczność w rozmieszczeniu termostatów w pomieszczeniach.
Zaawansowane sterowanie
Centrala ta oferuje zaawansowane funkcje sterowania, które umożliwiają precyzyjne dostosowanie temperatury w poszczególnych strefach grzewczych. Dzięki temu można zapewnić optymalny komfort cieplny dla każdego pomieszczenia.
Integracja z systemem LED
Centrala posiada zintegrowany system LED, który dostarcza informacji o aktualnym stanie pracy. Dzięki temu można szybko monitorować działanie systemu i ewentualne awarie.
Opcje montażu
Listwa jest przystosowana do montażu na szynie DIN o szerokości 35 mm lub do montażu naściennego. To daje elastyczność i ułatwia instalację w różnych warunkach. Dzieki niewielkim rozmiarom centralę można bez problemu zamontować w podtynkowej szafie technicznej tuż obok rozdzielacza.
Zasilanie centrali
Centrala wymaga zasilania 230V prądem przemiennym. Należy podłączyć odpowiednie przewody zasilające do zacisków oznaczonych jako L (faza) i N (neutralny).
8 stref grzewczych
Sterownik umożliwia podłączenie do 8 siłowników termostatycznych, co pozwala na kontrolę temperatury w ośmiu różnych strefach. Dla każdej strefy, należy podłączyć siłownik termostatyczny do odpowiednich zacisków, zgodnie z oznaczeniami na sterowniku.
Obsługa pompy
Sterownik posiada funkcję obsługi pompy obiegowej, która zapewnia cyrkulację ciepłej wody w systemie ogrzewania. Należy podłączyć przewody pompy do odpowiednich zacisków, zgodnie z oznaczeniami na sterowniku.
Styk beznapięciowy do sterowania urządzeniem grzewczym
Sterownik jest wyposażony w styk beznapięciowy, który służy do sterowania urządzeniem grzewczym, takim jak kocioł. Ten styk umożliwia bezpieczne sterowanie urządzeniem grzewczym przez sterownik. Należy podłączyć przewody sterujące z urządzenia grzewczego do odpowiednich zacisków styku beznapięciowego na sterowniku.
Złącze uziemiające sterownika
Sterownik posiada złącze uziemiające, które służy do bezpiecznego uziemienia urządzenia.
Numer seryjny urządzenia
Każde urządzenie posiada unikalny numer seryjny, który identyfikuje konkretne urządzenie. Numer ten umożliwia sparowanie centrali z termostatami pokojowymi AD118.
Bezpiecznik 15A
W celu ochrony centrali i całego systemu przed przeciążeniem prądowym, w sterowniku znajduje się bezpiecznik o wartości 15A.
Przełącznik zmiany trybu
Sterownik jest wyposażony w przycisk zmiany trybu podłaczonych siłowników. Tryb 1: do centrali podłączamy siłowniki NC. Tryb 2: do centrali podłączamy siłowniki NO. Aby przełączyć się na Tryb 2 przetrzymaj wciśnięty klawisz przez około 5 sekund.
Otwory na estetyczne wprowadzenie przewodów do centrali
Sterownik posiada cztery otwory, przez które można estetycznie wprowadzić przewody do centrali. Jest to szczególnie przydatne, aby zachować porządek i schludny wygląd instalacji.
Montaż sterownika w systemie grzewczym
Sterownik posiada otwory montażowe, które umożliwiają przymocowanie go za pomocą śrub. Dodatkowo, z tyłu sterownika istnieje możliwość montażu na szynie DIN 35mm, co ułatwia instalację i organizację systemu.
✔️ Listwa sterująca Acurel AD117
✔️ Instrukcja obsługi w języku polskim
✔️ Pudełko
Przed podłączeniem sterownika, upewnij się, że zasilanie jest odłączone, a podłączenia są dokonywane zgodnie z instrukcją obsługi. W przypadku wątpliwości lub braku doświadczenia, zalecamy skonsultować się z wykwalifikowanym elektrykiem lub specjalistą ds. instalacji.
Aby zapewnić prawidłowe działanie centrali sterującej AD117, wszystkie inne dodatkowe urządzenia (siłowniki termoelektryczne, pompa obiegowa, urządzenie grzewcze) należy zainstalować i spiąć z listwą kablem.
Centrala AD117 nie obejmuje dedykowanego bezprzewodowego termostatu AD118, który jest niezbędny do pełnej funkcjonalności oraz siłowników termoelektrycznych. Zalecamy zakup termostatu oraz siłowników oddzielnie lub w dedykowanych zestawach.
