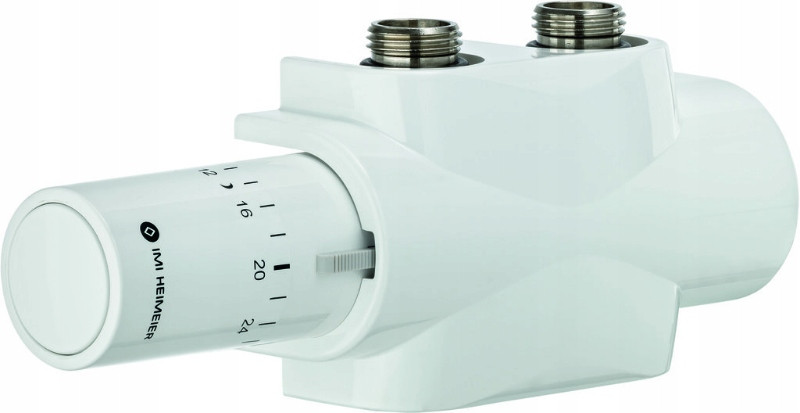

Multilux 4 – zestaw do grzejników łazienkowych i uniwersalnych w
systemach 2-rurowych z dwupunktowym przyłączem.
Podłączenie środkowe z rozstawem 50 mm.
Multilux 4 – zestaw jest idealny do montażu kątowego jak i prostego, a głowica termostatyczna może być zamontowana z lewej lub prawej strony.
Przy montażu z prawej, wkładka termostatyczna musi być zamieniona stronami z wkładką odcinająco-regulacyjną.
Zestaw Multilux 4 składa się z:
— Zaworu termostatycznego Multilux 4
— R1/2 przyłącza do grzejnika
— G3/4 przyłącza do grzejnika
— Kołpaków G3/4
— Obudowy, biała RAL 9016
— Głowicy termostatycznej Halo, biała 9016
CECHY WYRÓŻNIAJĄCE:
-Odpowiedni dla instalacji w wersji
kątowej i prostej
Do podłączenia ze ściany lub od
podłogi
-Głowica termostatyczna może być
zamontowana z prawej lub lewej
strony
Możliwość zamiany stronami wkładki
termostatycznej z regulacyjną
-Przyłącza zasilania i powrotu mogą
być ustawione w dowolny sposób
To umożliwia uniknięcie krzyżowania się linii połączeń
Funkcje: Regulacja, Bezstopniowa nastawa, Odcięcie
Wymiary: DN 15
Klasa ciśnienia: PN 10
Temperatura:
Max. temperatura robocza: 120°C, z obudową 90°C.
Min. temperatura robocza: -10°C.
Materiał:
Korpus zaworu: z odpornego na korozję brązu
O-ringi: guma EPDM
Grzybek zaworu: guma EPDM
Sprężyna powrotna: Stal nierdzewna
Wkładka zaworowa: Mosiądz, (PPS)
Wymiana wkładki zaworowej za
pomocą narzędzia montażowego bez
konieczności opróżniania instalacji.
Trzpień: ze stali nierdzewnej z podwójnym
O-ringiem uszczelniającym. Zewnętrzny
o-ring może być wymieniany pod ciśnieniem. Obudowa: ABS. Korpus zaworu oraz kształtki
połączeniowe są niklowane.
Podłączenie do grzejnika:
Adaptery do połączeń na gwint R1/2 oraz
G3/4. Kompensacja z tolerancją ±1,0 mm
za pomocą specjalnych nakrętek
i elastycznego systemu uszczelnienia dla
montażu bez naprężeń.
Podłączenie rur:
Gwint zewnętrzny G3/4 dla złączek
Rozstaw przyłącza zasilania 50 mm
zaciskowych do rur z tworzyw
sztucznych, miedzi, stali cienkościennej
i rur wielowarstwowych.
Połączenie z głowicą termostatyczną:
Gwint M30x1.5
Głowica termostatyczna Halo:
Głowica termostatyczna typu Halo z
zamkniętym koszem oraz termostatem
wypełnionym nieściśliwą cieczą.
Wysoka siła nastawcza, minimalna
histereza, optymalny czas zamykania.
Stabilna regulacja nawet z mniejszymi,
wyliczonymi wahaniami zakresu
regulacyjności (<1 K). Skala nastaw 8-28.
Ochrona przed zamarzaniem.
Zakres temperatury 6 °C do 28 °C.
Zestaw Multilux 4 jest stosowany w instalacjach 2-rurowych
do grzejników z podłączeniem dolnym w rozstawie
50 mm jak np. do grzejników łazienkowych, uniwersalnych itp.
Wersja 2-rurowa jest odpowiednia dla systemów grzewczych z
wymuszonym obiegiem o normalnym rozkładzie temperatury.
Stożek odcinająco/regulacyjny w zaworze termostatycznym
Multilux 4 umożliwia wykonanie nastawy wstępnej na powrocie
dzięki temu dostarczana jest odpowiednia ilość czynnika do
grzejnika.
