Optymalizator pracy mikroinstalacji fotowoltaicznych WiFi

ZAMEL EKO-OZE-PV+WNC-03

Zapobiega wyłączeniom inwertera - monitoruje poziom napięcia w sieci elektrycznej uruchamiając wskazany odbiornik zawsze gdy zachodzi ewentualność przekroczenia granicznego poziomu 253 V.

Ekonomiczne grzanie wody CWU - Nasze produkty monitorują parametry energii w domowej sieci, analizując jednocześnie temperaturę w zasobniku CWU. Moduł wykonawczy uruchamia ogrzewanie wody w momentach gdy energia pochodzi z bieżącej produkcji mikroinstalacji fotowoltaicznej.

Priorytet autokonsumpcji - W zależności od preferencji użytkownika możliwe jest wybranie trybu, w którym energia do sieci oddawana jest dopiero po zagrzaniu wody w zasobniku CWU do zadanego poziomu.

3 Tryby pracy - Testowy, eko, komfort

Zarządzanie za pomocą telefonu

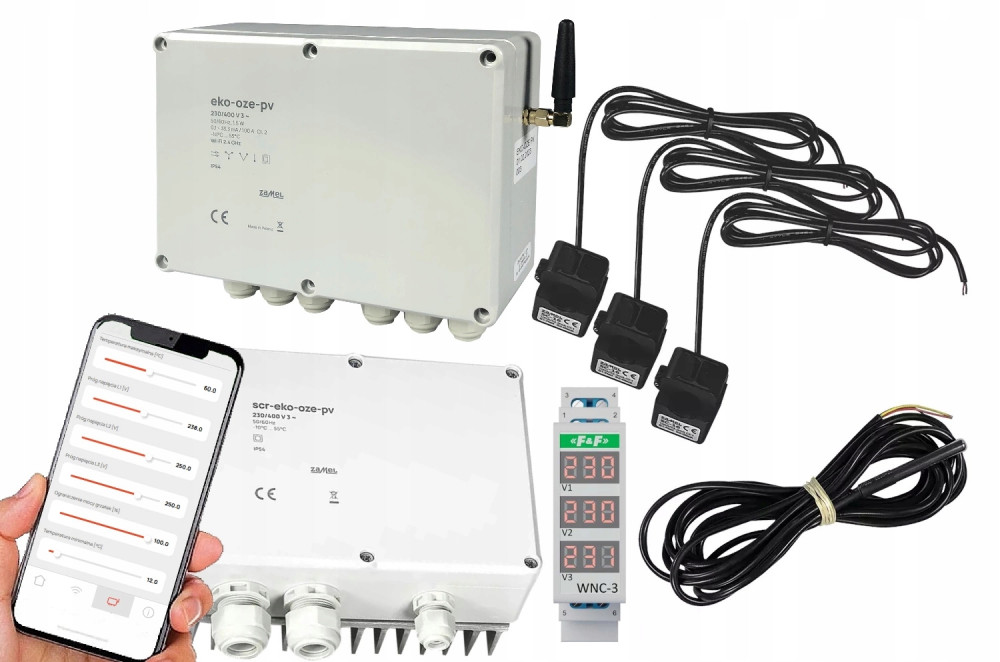

Zestaw składa się

1 szt. EKO-OZE-PV

1 szt. SCR-EKO-OZE-PV

3 szt. Przekładniki prądowe SC-16

1 szt. Cyfrowa sonda temperatury

2 szt. Kątownik

1 szt. Wskaźnik napięcia Trójfazowy WNC-3

Instrukcja obsługi w języku polskim

Instrukcja obsługi w języku polskim

Najważniejsze funkcje

Trzy wyjścia przekaźnikowe 10 A

Trzy wyjścia prądowe 4-20 mA

Wejście pomiaru temperatury 1-WIRE

Konfiguracja poprzez Wi-Fi

3-fazowy pomiar parametrów energetycznych

Integracja MQTT z Home Assistant

Bezpłatna aplikacja mobilna ( Sterowanie odbywa się przez stronę internetową)

➡️ Bieżąca analiza parametrów napięcia i natężenia prądu w sieci elektrycznej na trzech fazach

➡️ Sterowanie obciążeniem na wybranych fazach w stopniu potrzebnym do realizacji funkcji wybranej przez użytkownika (priorytet obniżania napięcia lub priorytet ogrzewania wody)

➡️ Wzrost udziału autokonsumpcji w charakterystyce zużycia gospodarstwa domowego

➡️ Obniżenie kosztów ogrzewania ciepłej wody użytkowej

➡️ Rozwojowy charakter produktu zakładający rozbudowę funkcjonalności wraz z kolejnymi aktualizacjami

Zapobiega wyłączeniom inwertera

▶️ Urządzenie eko-oze-pv monitoruje poziom napięcia w sieci elektrycznej uruchamiając wskazany odbiornik zawsze, gdy zachodzi ewentualność przekroczenia granicznego poziomu.

▶️ W układach z eko-oze-pv stosowane są zasobniki wody ciepłej z grzałkami elektrycznymi.

▶️ Obciążenie generowane przez takie odbiorniki jest modulowane przez moduł sterujący eko-oze-pv i wykorzystywane do lokalnego obniżania napięcia.

Ekonomiczne grzanie wody CWU

Ogrzewanie wody odpowiada za blisko połowę zużycia energii elektrycznej w polskich gospodarstwach domowych.

Urządzenia eko-oze-pv pozwalają optymalizować związane z tym koszty poprzez stosowanie zróżnicowanych algorytmów realizując ogrzewanie wody w momentach gdy energia pochodzi z bieżącej produkcji mikroinstalacji fotowoltaicznej

Priorytet autokonsumpcji

Urządzenia eko-oze-pv pozwalają na zagospodarowanie domowej energii elektrycznej w taki sposób, aby zanim zostanie uruchomione oddawanie jej do sieci najpierw zaspokoić ustalone wcześniej potrzeby.

Przesył energii do sieci będzie możliwy dopiero po uzyskaniu zadanej wcześniej temperatury na zasobniku CWU.

Takie rozwiązanie ma zmniejszać udział energii pobranej z sieci w ogólnym zużyciu generowanym przez grzałki zasobnika.

Opis trybów pracy

Tryb testowy

Instalator ręcznie ustawia suwak wartości by wykonać czynności konfiguracyjne lub wymusić włączenie zasobnika c.w.u.

W celach instalacyjnych można wymusić zadanie próbnej wartości obciążenie na 5 sekund w celu sprawdzenia jego wpływu na obniżanie napięcia.

Tryb EKO

Modulowane obciążania faz w celu nieprzekroczenia wartości zadanej z zakresu od 200 V do 270 V.

Tryb wykorzystuje czujnik temperatury będący częścią produktu eko-oze-pv monitorując na bieżąco temperaturę wody w zasobniku.

Można wybrać dowolną wartości temperatury z zakresu od 40°C do 80°C.

Tryb komfort

Praca realizowana jest podobnie jak w trybie EKO przy czym urządzenie eko-oze-pv uruchamia pobór energii z sieci gdy mikroinstalacja nie wytwarza energii wystarczającej do utrzymania zadanej temperatury w zasobniku wody.

W trybie tym mamy możliwość ograniczenia mocy zastosowanych grzałek podczas utrzymywania temperatury minimalnej.

Wskaźnik Napięcia Trójfazowy LCD

F&F WNC-3

✔️ Cyfrowy wskaźnik napięcia trójfazowy LCD

✔️ Przeznaczony jest do pomiaru i wskazywania wartości 3-fazowego napięcia przemiennego w zakresie 80÷500 V AC.

✔️ Wskaźnik WNC-3 złożony jest z trzech niezależnych torów pomiarowych.

✔️ Zmierzone wartości napięć wskazywane są bezpośrednio w postaci liczbowej na 3-rzędowym, 3-cyfrowym wyświetlaczu LED.

✔️ Napięcia wyświetlane są z rozdzielczością 1 V, pomiar aktualizowany jest pięć razy na sekundę.

✔️ Mierzone napięcie wykorzystywane jest równocześnie do zasilania wskaźnika.

✔️ W przypadku spadku napięcia poniżej 80 V, wyświetlacz wskaźnika może ulec wyłączeniu.
